Tipo: TVM 450/5 Eccezionale fresatrice e tornio verticale in grado di lavorare pezzi di grandi dimensioni. È possibile lavorare sia il diametro interno che quello esterno dei pezzi!!

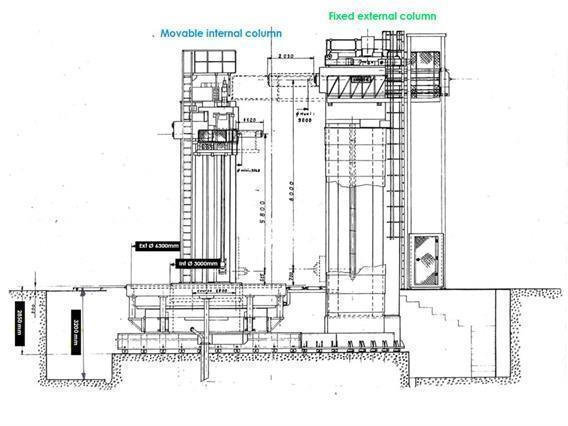

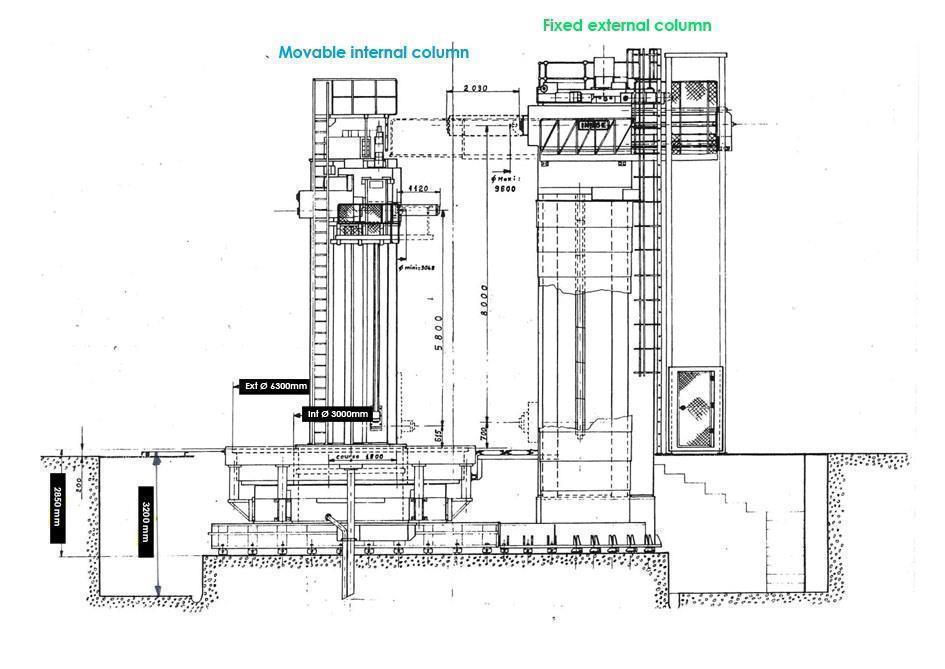

La macchina è composta da una colonna esterna fissa e una colonna interna mobile.
Giradischi:
> diametro esterno: 6300 mm
> diametro interno: 3000 mm
> diametro massimo del pezzo: 9800 mm
> diametro minimo del pezzo: 2220 mm
> peso massimo sulla tavola: 300 tonnellate
> velocità di rotazione: 0,08 > 27 giri/mm
> velocità di rotazione durante la tornitura/fresatura: 0,000058 > 1,4 giri/mm

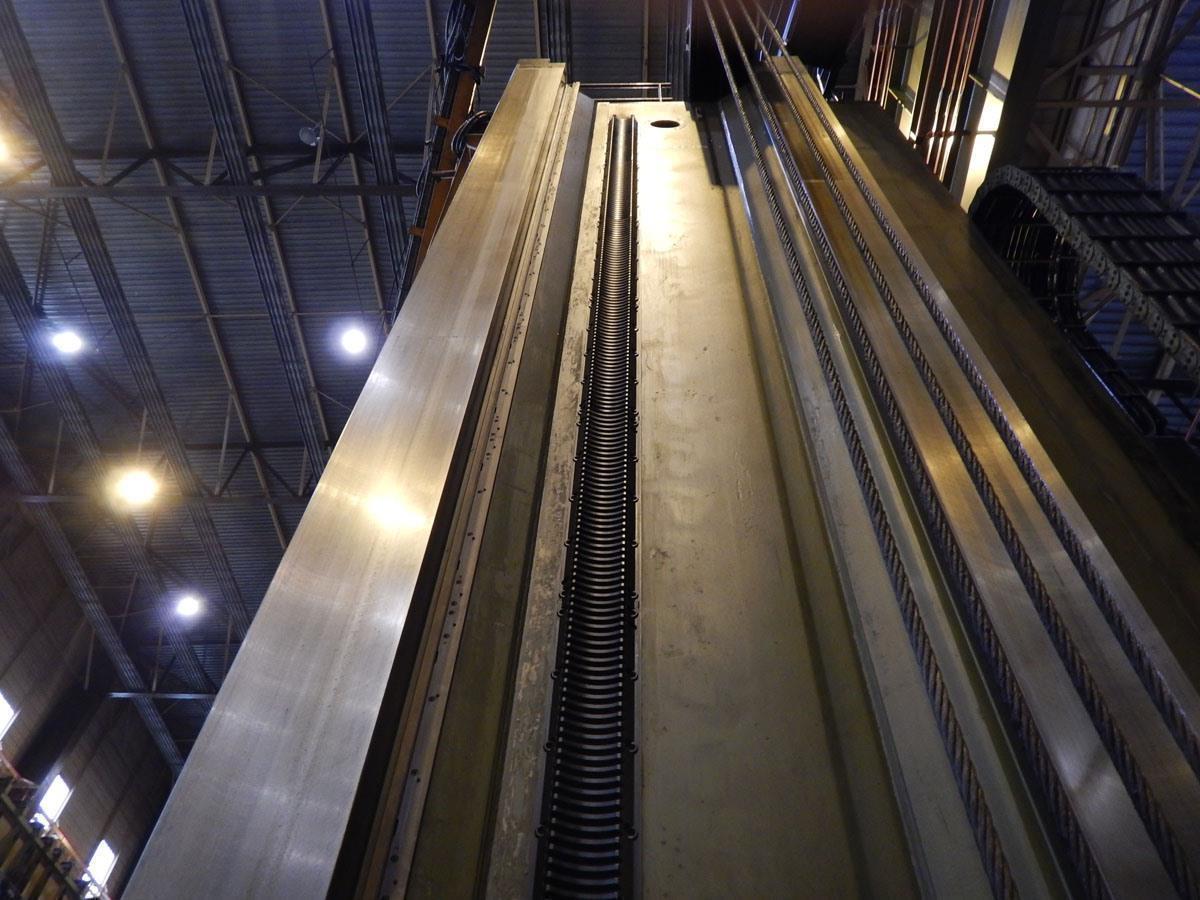

Colonna esterna fissa:

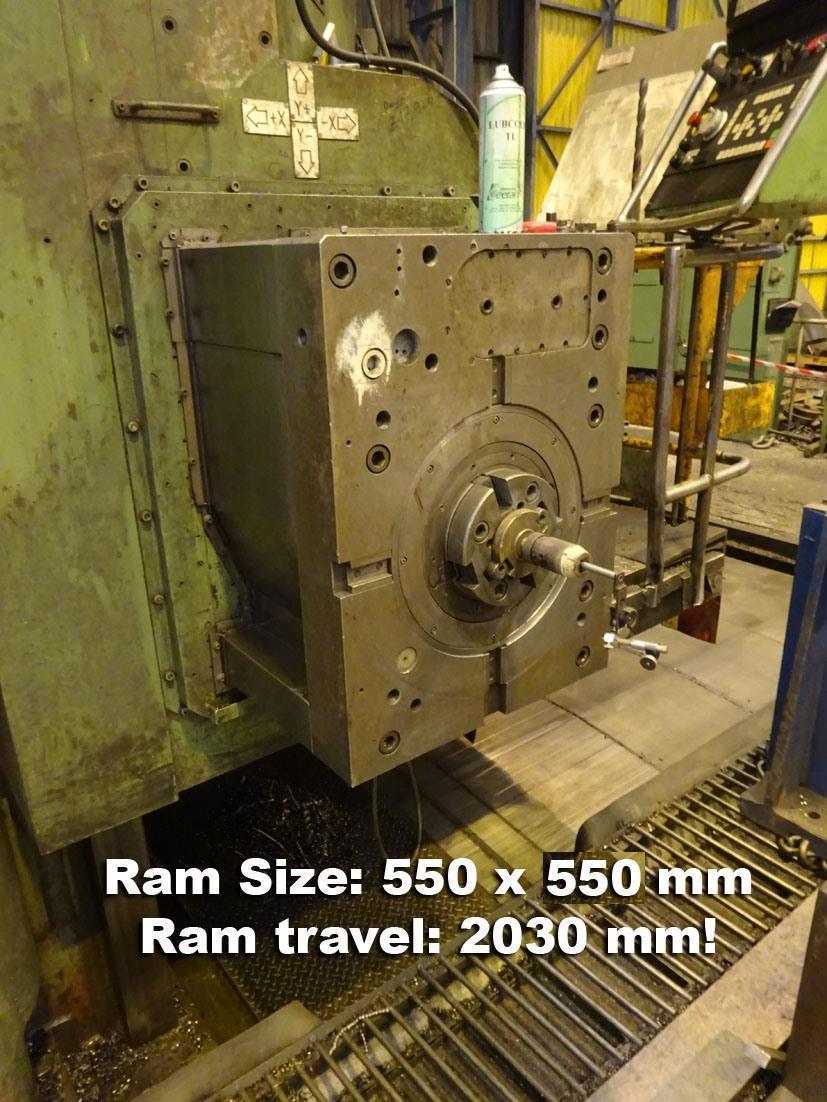

> dimensione mazza: 550 x 550 mm
> diametro o mandrino: 304,8 mm
> ISO 60 - 37 kW sul mandrino
> altezza massima di tornitura/fresatura esterna: 8700 mm
> altezza minima di tornitura/fresatura esterna: 700 mm
> corsa verticale: 8000 mm
> corsa orizzontale: 2030 mm
Colonna interna mobile:
> dimensione pistone: 280 x 280 mm
> diametro massimo di tornitura/fresatura interna: 5180 mm
> diametro minimo di tornitura/fresatura interna: 3048 mm
> altezza massima di tornitura/fresatura interna: 5800 mm
> altezza minima di tornitura/fresatura interna: 615 mm
> corsa verticale: 5800 mm
> corsa orizzontale: 1120 mm
Velocità del mandrino: 1,2 > 601 giri/mm
Potenza totale: 250 kW
Controllo CNC a 5 assi
