Svolgitore + / o linee di profilatura CR Electronic Square air ducts production line
Informazione tecniche
- Material thickness x width1,5 х 2000 mm
- Length x width over all15100 x 6100 mm
- DECOILER(s)3 units
- Min -- max dia coil400 > 540 mm
- Max weight admit5 ton
- STRAIGHTENER(s)yes
- Feedingrolls (dia x W)2x
- Flattingrolls (dia x W)7x (dia 100 mm)
Informazioni supplementari

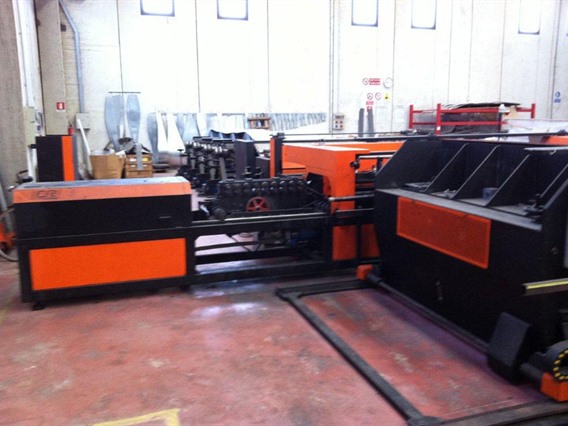

- STRADA è un sistema per la produzione automatizzata di condotti rettangolari completi per l'aria condizionata.
Il sistema consente di realizzare condotti completi e di alta qualità in modo rapido ed efficiente, poiché la produzione è controllata digitalmente.
La piastra proveniente dalla bobina viene appiattita, nervata, intagliata e tagliata a misura. Il sistema forma quindi le sovrapposizioni Pittsburgh o a scatto. L'unità FLAROM flangia quindi i condotti. La piastra viene quindi piegata a misura per modellare il condotto.
Il montaggio manuale degli accessori della flangia e le chiusure longitudinali delle sovrapposizioni completano il processo.
1 - Aspo svolgitore
Bobine per bobine da 5000 kg o 8000 kg.
2 - Alimentatore/selettore automatico
Unità per la selezione e l'avvio automatico della lavorazione della lamiera da una delle 4 bobine disponibili. Questa unità evita all'operatore di dover inserire manualmente la lamiera in macchina quando si lavora con spessori diversi.
3 - Unità di appiattimento
Un'unità di appiattimento robusta, a 9 rulli e controllata elettronicamente alimenta la lastra nel sistema.
4 - Unità di nervatura
Questa unità, tramite una serie di rulli, crea delle nervature che aumentano la rigidità del condotto.
5 - Unità di punzonatura
Questa macchina è composta da una centralina idraulica e da quattro punzoni (due su ogni lato della piastra) e realizza le tacche triangolari e rettangolari necessarie per le successive fasi di sagomatura e piegatura dei bordi.
6 - Rullo formatore per sovrapposizioni longitudinali
Questa unità è composta da una formatrice a rulli a 9 stazioni (con rulli Pittsburgh) montata su un carrello che si muove su una rotaia. Realizza tasche di cucitura sulle sovrapposizioni longitudinali in modo rapido e preciso.
7 - Doppia Stazione per Flangiatura sul Condotto
Due presse tipo Flarom, una su ciascun lato della piastra, realizzano un profilo flangiato direttamente sul condotto.
8 - Unità di piegatura a controllo digitale
Questa unità di piegatura a controllo elettronico piega con precisione la piastra nella misura desiderata.
9 - Unità di controllo digitale
Una consolle di comando completa di monitor, progettata e realizzata da CR Electronic, permette di programmare e controllare tutte le fasi di funzionamento del Sistema Strada. Il collegamento con un personal computer consente la trasmissione dei programmi direttamente dall'ufficio tecnico.
Unità flangia tipo FLAROM

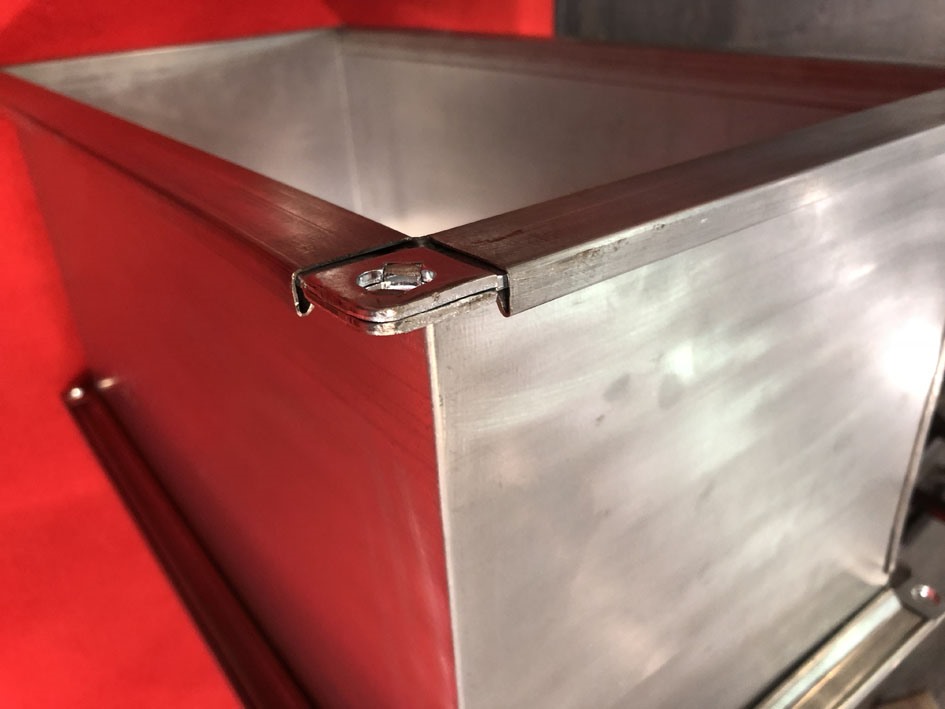

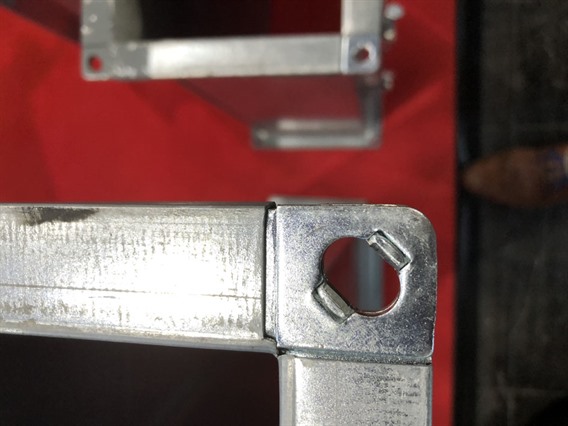

Il sistema di flange FLAROM, brevettato da CR Electronic, realizza il profilo flangiato direttamente sul condotto.
Il sistema è costituito da due presse tipo Flarom, una su ciascun lato della piastra. Ogni pressa realizza il profilo della flangia utilizzando un sofisticato sistema idraulico controllato da microprocessore (quattro assi controllati).
La flangia tipo FLAROM offre notevoli vantaggi rispetto alle flange tradizionali da montare sul condotto:
> riduzione della manodopera necessaria per l'assemblaggio;
> riduzione delle scorte di barre e accessori (rivetti, viti, ecc.);
> riduzione dei tempi di montaggio della flangia (devono essere montati solo gli angoli);
> eccellente tenuta all'aria del condotto completato;
> sicurezza (FLAROM è certificato CE);
- Tipo/Modello: Square air ducts production line
- Numero di magazzino: O.27 10500
- Categoria: [O] Presse piegatrici, curvatrici, raddrizzatrici, punzonatrici, impianti taglio laser e impianti ossitaglio e linee di profilatura
- Sottocategoria: [O.27] Svolgitore + / o linee di profilatura
- Il marchio: CR Electronic
Numero di magazzino: O.27 10500
